用途：DataHog光譜輻射監測系統用于測量太陽光不同波段的光照輻射數值，根據選配的不同傳感器可以測量光合有效輻射、太陽總輻射、照度、紫外、紅外/遠紅外、凈輻射、短波輻射等參數，用戶還可以根據測量的波段要求定制相應波段的傳感器。廣泛應用于植物學、農學、氣象學和建筑學等領域。原理：DataHog光譜輻射監測系統根據配置不同最大可以連接16個光照輻射傳感器，數據采集器按照用戶設定的自動采樣間隔時間自動
用途：
DataHog光譜輻射監測系統用于測量太陽光不同波段的光照輻射數值，根據選配的不同傳感器可以測量光合有效輻射、太陽總輻射、照度、紫外、紅外/遠紅外、凈輻射、短波輻射等參數，用戶還可以根據測量的波段要求定制相應波段的傳感器。廣泛應用于植物學、農學、氣象學和建筑學等領域。
原理：
DataHog光譜輻射監測系統根據配置不同最大可以連接16個光照輻射傳感器，數據采集器按照用戶設定的自動采樣間隔時間自動讀取光照輻射傳感器產生的模擬信號，數據采集器將模擬信號自動轉為測量的數據并存儲。
技術規格：

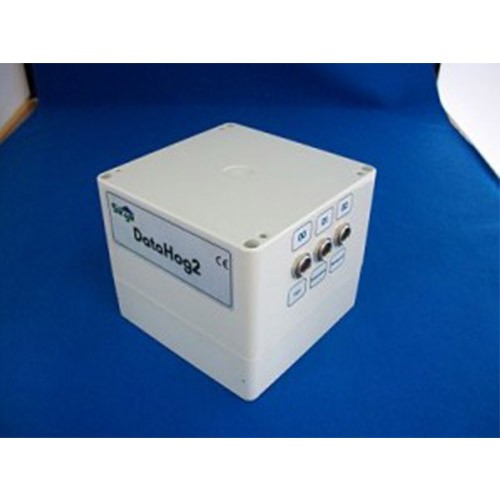

數據采集器 | 圖示 | |
通道數 | 可選1~16個通道 |
|
可連接傳感器 | 空氣溫濕度、太陽輻射、風速風向、雨量、氣壓、土壤溫度、張力計，表面濕度，光量子，UVA，UVB等 | |
工作溫度 | -20~+70℃ | |
存儲溫度 | -35~+70℃ | |
尺寸 | 105×122×120毫米 | |
重量 | 1100克 | |
外殼 | ABS工程塑料，密封等級IP65 | |
供電 | 6節5號電池，可供電大約4~6個月，可選太陽能供電和交流電供電 | |
分辨率 | 15位A/D變換器 | |
通訊 | RS232 | |
存儲容量 | 27000個讀數 | |
采樣和記錄時間類型 | 每個通道都可以單獨設置，可以選擇10秒~12個小時間隔的平均數值，能夠給出30分鐘平均值和24小時統計報告 | |
時鐘 | 實時時鐘，能夠站間同步 | |
總輻射傳感器：
SKS 1110總輻射傳感器 | 圖示 | |
傳感器 | 余弦校正頭 |
|
探測器 | 硅光電管 | |
濾波器 | 無 | |
反應波段 | 400~1100nm | |
測量范圍 | 0~5000 W/m2 | |
線性誤差 | <0.2% | |
絕對校準誤差 | 典型<3%，最大5% | |
靈敏度 | 電壓輸出型：1mV/100 W/m2；電流輸出型：5μA/100 W/m2 | |
余弦誤差 | 3% | |
方位角誤差 | <1% | |
溫度系數 | ±0.1%/℃ | |
長期穩定性 | ±2% | |
響應時間 | 電壓輸出型：10ns | |
內部電阻 | 電壓輸出型：c.200ohms | |
尺寸 | 高38毫米×直徑34毫米 | |
重量 | 130克（帶3米電纜時） | |
防護等級 | IP68 | |
材質 | 聚甲醛樹酯 | |
電纜 | 標準3米2芯屏蔽線 | |
工作溫度 | -30~+75℃ | |
工作濕度 | 0~100% RH | |
光合有效輻射傳感器：
SKP 210專用光合有效輻射傳感器 | 圖示 | |
傳感器 | 余弦校正頭 |
|
探測器 | 藍色增強硅光電管 | |
濾波器 | 光學玻璃 | |
反應波段 | 400~700nm | |
測量范圍 | 0~ 10000 μmol/m2/sec | |
線性誤差 | <0.2% | |
絕對校準誤差 | 典型<3%，最大5% | |
靈敏度 | 電壓輸出型：1 mV/100 μmol/m2/sec；電流輸出型：2 μA/100 μmol/m2/sec | |
余弦誤差 | 3% | |
方位角誤差 | <1% | |
溫度系數 | ±0.1%/℃ | |
長期穩定性 | ±2% | |
響應時間 | 電壓輸出型：10ns | |
內部電阻 | 電壓輸出型：c. 500ohms | |
尺寸 | 高38毫米×直徑34毫米 | |
重量 | 140克（帶3米電纜時） | |
防護等級 | IP68 | |
材質 | 聚甲醛樹酯 | |
電纜 | 標準3米2芯屏蔽線 | |
工作溫度 | -30~+75℃ | |
工作濕度 | 0~100% RH | |
SKP 215光合有效輻射傳感器 | 圖示 | |
傳感器 | 余弦校正頭 |
|
探測器 | 藍色增強硅光電管 | |
濾波器 | 光學玻璃 | |
反應波段 | 400~700nm | |
測量范圍 | 0~50000 μmol/m2/sec | |
線性誤差 | <0.2% | |
絕對校準誤差 | 典型<3%，最大5% | |
靈敏度 | 電壓輸出型：1 mV/100 μmol/m2/sec；電流輸出型：2 μA/100 μmol/m2/sec | |
余弦誤差 | 3% | |
方位角誤差 | <1% | |
溫度系數 | ±0.1%/℃ | |
長期穩定性 | ±2% | |
響應時間 | 電壓輸出型：10ns | |
內部電阻 | 電壓輸出型：c.350ohms | |
尺寸 | 高38毫米×直徑34毫米 | |
重量 | 130克（帶3米電纜時） | |
防護等級 | IP68 | |
材質 | 聚甲醛樹酯 | |
電纜 | 標準3米2芯屏蔽線 | |
工作溫度 | -30~+75℃ | |
工作濕度 | 0~100% RH | |
SKE 510光合有效輻射能量傳感器 | 圖示 | |
傳感器 | 余弦校正頭 |
|
探測器 | 藍色增強硅光電管 | |
濾波器 | 光學玻璃 | |
反應波段 | 400~700nm | |
測量范圍 | 0~5000 W/m2 | |
線性誤差 | <0.2% | |
絕對校準誤差 | 典型<3%，最大5% | |
靈敏度 | 電壓輸出型：1 mV/100 W/m2；電流輸出型：3.5 μA/100 W/m2 | |
余弦誤差 | 3% | |
方位角誤差 | <1% | |
溫度系數 | ±0.1%/℃ | |
長期穩定性 | ±2% | |
響應時間 | 電壓輸出型：10ns | |
內部電阻 | 電壓輸出型：c.300ohms | |
尺寸 | 高38毫米×直徑34毫米 | |
重量 | 130克（帶3米電纜時） | |
防護等級 | IP68 | |
材質 | 聚甲醛樹酯 | |
電纜 | 標準3米2芯屏蔽線 | |
工作溫度 | -30~+75℃ | |
工作濕度 | 0~100% RH | |
照度傳感器：
SKL 310照度傳感器 | 圖示 | |
傳感器 | 余弦校正頭 |
|
探測器 | 硅光電管 | |
濾波器 | 光學玻璃 | |
測量范圍 | 0~500kLux | |
線性誤差 | <0.2% | |
絕對校準誤差 | 典型<3%，最大5% | |
靈敏度 | 電壓輸出型：1 mV//10kLux；電流輸出型：1.4 μA/10kLux | |
余弦誤差 | 3% | |
方位角誤差 | <1% | |
溫度系數 | ±0.1%/℃ | |
長期穩定性 | ±2% | |
響應時間 | 電壓輸出型：10ns | |
內部電阻 | 電壓輸出型：c.650ohms | |
尺寸 | 高38毫米×直徑34毫米 | |
重量 | 130克（帶3米電纜時） | |
防護等級 | IP68 | |
材質 | 聚甲醛樹酯 | |
電纜 | 標準3米2芯屏蔽線 | |
工作溫度 | -30~+75℃ | |
工作濕度 | 0~100% RH | |
紫外輻射傳感器：
SKU 420 UVA傳感器 | 圖示 | |
傳感器 | 余弦校正頭，專用擴散器 |
|
探測器 | GaAsP光電二極管 | |
濾波器 | 光學玻璃 | |
反應波段 | 315~380nm | |
測量范圍 | 0~100 W/m2 | |
線性誤差 | 最佳1% | |
絕對校準誤差 | 典型<3%，最大5% | |
靈敏度 | 10 mV/W/m2 | |
余弦誤差 | 3% | |
方位角誤差 | <1% | |
溫度系數 | ±0.2%/℃ | |
長期穩定性 | ±2% | |
響應時間 | 最佳在10ms | |
輸出信號 | 0~1V | |
熱漂移輸出 | 0.025mV/℃ max（-20~+50℃） | |
零點偏移范圍 | ±0.2 mV | |
熱漂移的零點偏移 | 典型0.01 mV/℃ 最大（-20~+50℃） | |
輸出阻抗 | 500歐姆 | |
輸入電源 | 5~15 V | |
尺寸 | 高69 毫米×直徑34毫米 | |
重量 | 200克（帶3米電纜） | |
防護等級 | IP68 | |
材質 | 受過陽極化處理的黑色鋁 | |
電纜 | 標準3米屏蔽線 | |
工作溫度 | -30~+60℃ | |
工作濕度 | 0~100% RH | |
SKU 421 UVA傳感器 | 圖示 | |
傳感器 | 余弦校正頭，專用擴散器 |
|
探測器 | GaAsP光電二極管 | |
濾波器 | 光學玻璃 | |
反應波段 | 315~400nm | |
測量范圍 | 0~100 W/m2 | |
線性誤差 | 最佳1% | |
絕對校準誤差 | 典型<3%，最大5% | |
靈敏度 | 10 mV/W/m2 | |
余弦誤差 | 3% | |
方位角誤差 | <1% | |
溫度系數 | ±0.2%/℃ | |
長期穩定性 | ±2% | |
響應時間 | 最佳在10ms | |
輸出信號 | 0~1V | |
熱漂移輸出 | 0.025mV/℃ max（-20~+50℃） | |
零點偏移范圍 | ±0.2 mV | |
熱漂移的零點偏移 | 典型0.01 mV/℃ 最大（-20~+50℃） | |
輸出阻抗 | 500歐姆 | |
輸入電源 | 5~15 V | |
尺寸 | 高69 毫米×直徑34毫米 | |
重量 | 200克（帶3米電纜） | |
防護等級 | IP68 | |
材質 | 受過陽極化處理的黑色鋁 | |
電纜 | 標準3米屏蔽線 | |
工作溫度 | -30~+60℃ | |
工作濕度 | 0~100% RH | |
SKU 430 UVB傳感器 | 圖示 | |
傳感器 | 余弦校正頭，專用擴散器 |
|
探測器 | SiC光電探測器 | |
濾波器 | 無 | |
反應波段 | 280~315nm | |
測量范圍 | 0~10 W/m2 | |
線性誤差 | 最佳1% | |
絕對校準誤差 | 典型<3%，最大5% | |
靈敏度 | 150 mV/W/m2 | |
余弦誤差 | 3% | |
方位角誤差 | <1% | |
溫度系數 | ±0.2%/℃ | |
長期穩定性 | ±2% | |
響應時間 | 最佳在10ms | |
輸出信號 | 0~1V | |
熱漂移輸出 | 0.075mV/℃ max（-20~+50℃） | |
零點偏移范圍 | ±1mV | |
熱漂移的零點偏移 | 典型0.03 mV/℃（-20~+50℃） | |
輸出阻抗 | 500歐姆 | |
輸入電源 | 5~15 V | |
尺寸 | 高69 毫米×直徑34毫米 | |
重量 | 200克（帶3米電纜時） | |
防護等級 | IP68 | |
材質 | 受過陽極化處理的黑色鋁 | |
電纜 | 標準3米屏蔽電纜 | |
工作溫度 | -30~+60℃ | |
工作濕度 | 0~100% RH | |
SKU 440紫外線指數傳感器 | 圖示 | |
傳感器 | 余弦校正頭，專用擴散器 |
|
探測器 | 過濾氧化鈦光電探測器 | |
反應波段 | 280~315nm | |
測量范圍 | 0~30UVI或0~0.75 W/m2 | |
線性誤差 | 最佳1%（0~1V帶9V供電） | |
絕對校準誤差 | 典型<3%，最大5% | |
靈敏度 | 33 mV/UVI或1.32 V/W/m2 | |
余弦誤差 | 3% | |
方位角誤差 | <1% | |
長期穩定性 | ±2% | |
響應時間 | 最佳在50ms | |
輸出信號 | 0~1V | |
熱漂移輸出 | 0.075mV/℃ max（-20~+50℃） | |
零點偏移范圍 | ±1 mV | |
熱漂移的零點偏移 | 典型0.03 mV/℃ 最大（-20~+50℃） | |
輸出阻抗 | 500歐姆 | |
輸入電源 | 5~15 VDC | |
尺寸 | 高69 毫米×直徑34毫米 | |
重量 | 200克（帶3米電纜） | |
防護等級 | IP68 | |
材質 | 受過陽極化處理的黑色鋁 | |
電纜 | 標準3米屏蔽線 | |
工作溫度 | -30~+60℃ | |
工作濕度 | 0~100% RH | |
紅外遠紅外輻射傳感器：
SKR 110紅外遠紅外輻射傳感器 | 圖示 | |
傳感器 | 余弦校正頭 |
|
探測器 | 等半導體 | |
濾波器 | 光學玻璃 | |
反應波段 | 660nm/730nm | |
測量范圍 | <20004 μmol/m2/sec | |
線性誤差 | <0.2% | |
絕對校準誤差 | 典型<3%，最大5% | |
靈敏度 | 660nm波段：1 μAmp/30 μmol，730nm波段：1 μAmp/30 μmol， | |
余弦誤差 | 3% | |
方位角誤差 | <1% | |
溫度系數 | ±0.1%/℃ | |
長期穩定性 | ±2% | |
響應時間 | 電壓輸出型：10ns | |
尺寸 | 高69毫米×直徑34毫米 | |
重量 | 130克（帶3米電纜時） | |
防護等級 | IP68 | |
材質 | 聚甲醛樹酯 | |
電纜 | 標準3米2芯屏蔽線 | |
工作溫度 | -30~+75℃ | |
工作濕度 | 0~100% RH | |
定制光譜波段輻射傳感器：
SKR 1800定制光譜波段雙通道輻射傳感器 | 圖示 | |
傳感器 | 余弦校正頭 |
|
探測器 | 硅光電管 | |
濾波器 | 金屬干擾或玻璃（取決于定制的波長帶寬） | |
定制波段 | 280~1100nm | |
測量范圍 | 取決于定制的波長帶寬 | |
線性誤差 | <0.2% | |
絕對校準誤差 | 典型<3%，最大5% | |
靈敏度 | 取決于定制的波長帶寬 | |
余弦誤差 | 3% | |
方位角誤差 | <1% | |
溫度系數 | ±0.1%/℃ | |
長期穩定性 | ±2% | |
響應時間 | 電壓輸出型：10ns | |
尺寸 | 高65毫米×直徑34~44毫米 | |
重量 | 130克（帶3米電纜時） | |
防護等級 | IP68 | |
材質 | 聚甲醛樹酯 | |
電纜 | 標準3米2芯屏蔽線 | |
工作溫度 | -25~+75℃ | |
工作濕度 | 0~100% RH | |
SKR 1850定制光譜波段四通道輻射傳感器 | 圖示 | |
傳感器 | 余弦校正頭 |
|
探測器 | Gap、GaAsP或硅光電管（取決于定制的波長帶寬） | |
濾波器 | 金屬干擾或玻璃（取決于定制的波長帶寬） | |
定制波段 | 280~1100nm | |
測量范圍 | 取決于定制的波長帶寬 | |
線性誤差 | <0.2% | |
絕對校準誤差 | 典型<3%，最大5% | |
靈敏度 | 取決于定制的波長帶寬 | |
余弦誤差 | 3% | |
方位角誤差 | <1% | |
溫度系數 | ±0.1%/℃ | |
長期穩定性 | ±2% | |
響應時間 | 電壓輸出型：10ns | |
尺寸 | 高85毫米×直徑44~54毫米 | |
重量 | 400克（帶3米電纜時） | |
防護等級 | IP68 | |
材質 | 黑色電鍍鋁 | |
電纜 | 標準3米2芯屏蔽線 | |
工作溫度 | -35~+75℃ | |
工作濕度 | 0~100% RH | |
SKR 1870定制光譜波段四通道輻射傳感器 | 圖示 | |
傳感器 | 余弦校正頭 |
|
探測器 | Gap、GaAsP或硅光電管（取決于定制的波長帶寬） | |
濾波器 | 金屬干擾或玻璃（取決于定制的波長帶寬） | |
定制波段 | 1100~2500nm | |
測量范圍 | 取決于定制的波長帶寬 | |
線性誤差 | <0.2% | |
絕對校準誤差 | 典型<3%，最大5% | |
靈敏度 | 取決于定制的波長帶寬 | |
余弦誤差 | 3% | |
方位角誤差 | <1% | |
溫度系數 | ±0.1%/℃ | |
長期穩定性 | ±2% | |
響應時間 | 電壓輸出型：10ns | |
尺寸 | 高85毫米×直徑44~54毫米 | |
重量 | 400克（帶3米電纜時） | |
防護等級 | IP68 | |
材質 | 黑色電鍍鋁 | |
電纜 | 標準3米2芯屏蔽線 | |
工作溫度 | -35~+75℃ | |
工作濕度 | 0~100% RH | |
產地：英國
